用 途

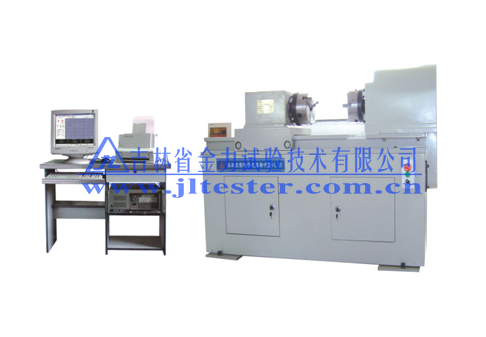

NDW-型微机控制电子式扭转试验机，主要用于金属和非金属、零部件的扭转性能的试验，如金属材料的扭转破坏、扭转切变模量、多步骤扭矩加载等试验。如配备扭转计可测量切变模量、规定非比例扭转应力。试验机由主机、伺服电机、伺服控制器、测量控制系统、计算机系统及软件包、功能附件等部件组成。
主要功能特点
◆测量控制系统采用全数字闭环控制,全量程测量控制范围内外不分档。可实现扭矩、扭角、速度、应力速率、应变速率等全数字控制。
◆测量、控制系统采用计算机总线设计，功能强控制精度高，运算速度与计算机同步。
◆软件采用VC++语言编程，可在Windows2000、XP、NT操作系统下工作。 可选择扭矩时间、扭矩扭角、切应力切应变、扭角时间等曲线。
◆完善的软件自检功能，提示发生故障之处，无须厂家现场维修，只须更换计算机内相应的功能卡即可，维护简单方便。
主要技术规格
|
型 号 |
NDW-500 |
NDW-1000 |
NDW-2000 |
|
最大扭矩 |
500N.m |
1000N.m |
2000N.m |
|
扭矩测量范围 |
1～100%FS |
|
测扭矩准确度 |
≤±1%（相对示值） |
|
测扭矩分辨率 |
1/200000 |
|
扭转角测量范围（0） |
0～1000rad |
|
扭转角准确度 |
±0.5% |
|
主动夹头转速范围 |
0.036～360°/min |
|
夹持试验范围 |
φ6～φ20 |
φ8～φ26 |
|
夹头间距 |
500mm～650mm可选 |
|
电机功率 |
0.4kw |
0.8kw |
1kw |
|
主机外形尺寸
（长×宽×高）（mm） |
1600×550×1200 |
|
